peças de reposição para britadores: Soluções Industriais em Aço
As peças de reposição para britadores são componentes fundamentais para assegurar o funcionamento contínuo, a eficiência granulométrica e a integridade operacional de plantas de mineração e agregados.
A substituição planejada de elementos sujeitos a alto desgaste mecânico evita paradas não programadas e preserva os ativos operacionais.
O que são peças de reposição para britadores e qual sua função?
As peças de reposição para equipamentos de britagem são elementos mecânicos e revestimentos metálicos desenvolvidos para suportar esforços severos de impacto e abrasão durante a cominuição de rochas .
Sua função primordial é absorver o desgaste direto do processo mineral, protegendo a estrutura principal da máquina e mantendo o perfil granulométrico do material processado.
Esses componentes dividem-se fundamentalmente em duas categorias principais:

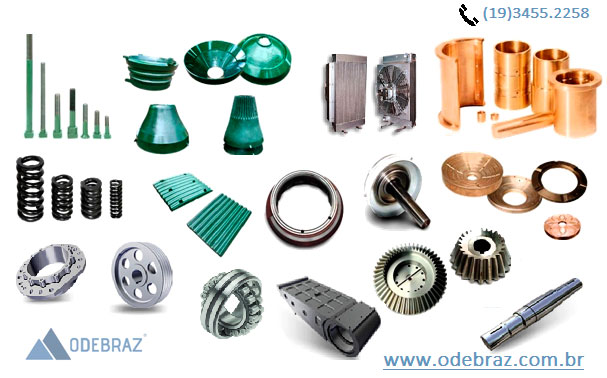

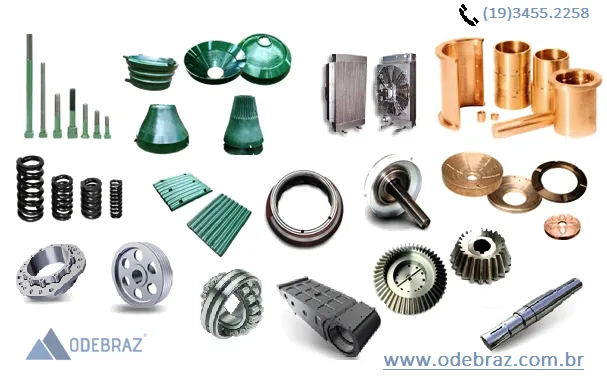

- Peças de desgaste : Placas de mandíbula, revestimentos do cone (manto e côncavo), barras de impacto, placas de desgaste laterais e martelos;

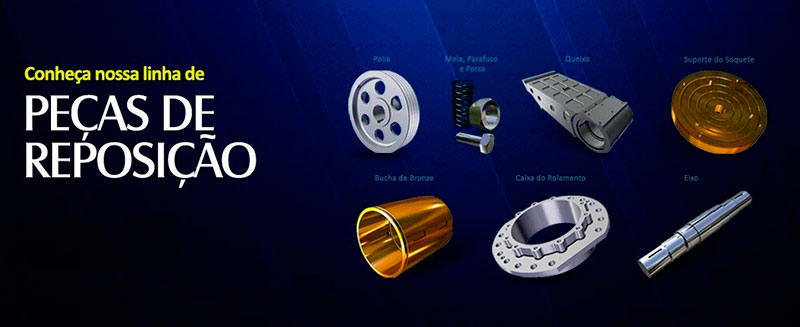

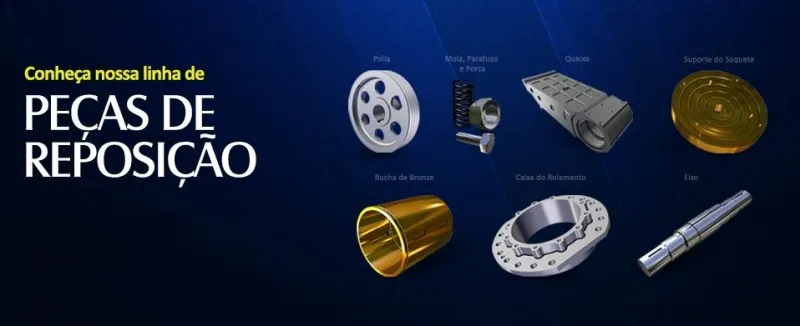

- Peças estruturais e mecânicas : Buchas de bronze (superior, inferior e da excentricidade), eixos excêntricos, anéis de ajuste, chavetas, rolamentos e sistemas de fixação.
A utilização de ligas metálicas adequadas, como o aço manganês austenítico (Hadfield), certifica que a peça sofra encruamento superficial durante o trabalho (work hardening), aumentando sua dureza superficial enquanto mantém o núcleo tenaz para resistir a severos impactos.
Quais são as principais peças de reposição por modelo de britador?
Cada modelo de equipamento emprega uma dinâmica de quebra específica, exigindo componentes de reposição adaptados à geometria e ao esforço de cada câmara de britagem.
Peças para Britadores de Mandíbulas
No britador de mandíbulas, a comunicação ocorre por compressão entre uma superfície fixa e uma móvel. As peças essenciais de reposição incluem:
- Placa de mandíbula fixa e móvel : Superfícies corrugadas ou lisas que entram em contato direto com a rocha;
- Placas de desgaste lateral (revestimentos da carcaça) : Protegem a estrutura lateral interna contra o atrito contínuo do material;
- Cunhas e tirantes de fixação : Elementos que asseguram o travamento correto das placas, impedindo folgas perigosas;
- Toglies (placas de articulação) e assentos de togli e: Atuam como fusíveis mecânicos para proteção contra materiais inquebráveis.
Peças para Britadores Cônicos e Giratórios
O britador cônico atua por esmagamento contínuo em uma câmara cônica. Seus principais componentes de reposição são:
- Manto (revestimento do cone móvel) : Peça giratória responsável pela compressão contra o elemento fixo;
- Côncavo ou Anel de Ajuste (revestimento fixo) : Revestimento que reveste a carcaça superior;
- Buchas de bronze (superior, inferior e da excentricidade) : Promovem o alinhamento e absorvem o atrito radial e axial das cargas de britagem;
- Eixo principal e carcaça : Estruturas de alta resistência submetidas a fadiga mecânica contínua.
Peças para Britadores de Impacto (HSI e VSI)
Em britadores de impacto, a fragmentação ocorre pela colisão do material contra elementos de alta velocidade:
- Barras de impacto (mancebos/martelos) : Peças de alto impacto e abrasão fabricadas em aço manganês ou ligas de alto cromo;
- Placas de impacto e revestimentos internos : Placas que absorvem a projeção das rochas dentro da câmara;
- Anéis de desgaste e rotores : Componentes dinâmicos que exigem balanceamento dinâmico rigoroso.
Especificações Técnicas de Ligas Metálicas para Aplicação em Mineração
A durabilidade de um componente de reposição depende da perfeita correspondência entre a liga metálica e as características físico-químicas do minério processado.
- Aço Manganês Mn14%Cr2% (Manganês 12-14%, Cromo 1,5-2,5%): Apresenta alta tenacidade e encruamento moderado sob impacto. É indicado para o processamento de rochas de média dureza em etapas de britagem primária e secundária;
- Aço Manganês Mn18%Cr2% (Manganês 17-19%, Cromo 1,5-2,5%) : Promove elevado encruamento superficial e alta resistência mecânica. É a opção ideal para a britagem de basalto, granito, quartzito e rochas altamente abrasivas;
- Aço Manganês Mn22%Cr2% (Manganês 21-23%, Cromo 1,5-2,5%) : Oferece máxima tenacidade e capacidade de encruamento sob impacto severo. Recomenda-se seu uso na britagem primária pesada de minérios de ferro e rochas de extrema dureza;
- Ferro Fundido Alto Cromo (Cromo 15-27%) : Possui dureza extrema (atingindo até 65 HRC) e alta resistência à abrasão. É indicado para britadores de impacto (HSI e VSI), processamento de areia e materiais finos abrasivos;
- Ligas com Inserção Cerâmica : Combinam matriz metálica de alta resistência com insertos cerâmicos de elevada dureza. São recomendadas para operações que exigem resistência extra à abrasão com impacto moderado.
Compatibilidade e Intercambiabilidade para Equipamentos do Mercado
Um dos grandes desafios dos gestores de manutenção é encontrar peças de reposição que atendam às especificações dimensionais exatas de equipamentos de diferentes fabricantes operando no mesmo parque fabril.
A fabricação de peças de reposição desenvolvidas com rigoroso controle dimensional em modelagem 3D assegura total intercambiabilidade com as principais marcas e modelos de britadores do mercado nacional e internacional.
Isso viabiliza a substituição direta sem a necessidade de usinagem, adaptações ou soldas de ajuste no canteiro de obras.
Além da fabricação com base em códigos de catálogo padrão, o desenvolvimento de peças customizadas por meio do escaneamento de amostras ou desenhos técnicos do cliente possibilita a melhoria do perfil de desgaste (redesign de câmara), otimizando a passagem do minério e elevando a produtividade da planta.
Por que a fabricação própria e o controle metalúrgico fazem a diferença?
A fabricação própria com controle rigoroso de fusão e usinagem assegura a precisão dimensional necessária para encaixes perfeitos, eliminando vibrações e desgastes prematuros.
Peças fabricadas fora dos padrões dimensionais do fabricante geram pontos de tensão localizada que podem trancar a câmara ou trincar a carcaça do britador.
Fundada em 2002 e sediada em Santa Bárbara d’Oeste (SP), a Odebraz é especializada na fabricação e comercialização de equipamentos, peças e soluções para mineração e britagem.
Atendendo clientes em todo o Brasil e América Latina, a empresa oferece fabricação própria e um amplo portfólio de peças de reposição para britadores cônicos e de mandíbulas.
O portfólio da empresa contempla também Alimentadores, calhas vibratórias e transportadores de correia, além de serviços especializados de assistência técnica e reforma de britadores.
Essa estrutura fabril consolidada promove total compatibilidade técnica e suporte para aplicações em mineração, pedreiras, construção civil, reciclagem, cerâmicas, usinas de asfalto e portos de areia.
Quando é o momento certo para substituir as peças de desgaste?
A substituição deve ser executada assim que o revestimento atingir o limite de espessura recomendado pelo fabricante ou quando houver perda significativa na eficiência da planta.
Aguardar a quebra total do componente resulta em danos graves às estruturas internas da máquina.
Os principais indicadores operacionais para a troca preventiva incluem:
- Redução do perfil dos dentes ou estrias : Quando as placas de mandíbula perdem a altura dos dentes, o material escorrega na câmara, reduzindo a produção horária em até 30%;
- Aumento do consumo de energia elétrico : O motor elétrico exige maior corrente para processar o mesmo volume de rocha devido ao atrito ineficiente;
- Alteração da curva granulométrica : Presença excessiva de finos ou de rochas com dimensões acima do especificado na saída da britagem;
- Espessura residual limite : Quando a camada do manto ou da mandíbula atinge cerca de 10mm a 15mm de espessura na zona de maior desgaste.
Como o planejamento de estoque reduz o tempo de parada (downtime)?
O planejamento estratégico de peças de reposição alinha o histórico de vida útil dos componentes ao volume de rocha processado, viabilizando compras programadas antes da falha do equipamento.
Paradas emergenciais em minerações e pedreiras geram custos operacionais elevados por hora ociosa de caminhões, peneiras e mão de obra.
A gestão eficiente de suprimentos para britagem exige a manutenção em almoxarifado dos seguintes itens estratégicos:
- - Kits de revestimento de reserva imediata (manto, côncavo ou conjunto de placas de mandíbula);
- Kits de vedação e buchas de bronze para intervenções mecânicas de emergência;
- Elementos de fixação e cunhas sobressalentes, sujeitos a estresse térmico e mecânico constante.
Entre em Contato com a Odebraz para Soluções em Britagem!
A eficiência operacional da sua usina de britagem depende diretamente da qualidade dos componentes instalados e do suporte técnico especializado.
A Odebraz combina infraestrutura fabril moderna em Santa Bárbara d’Oeste a uma equipe altamente capacitada para atender demandas em qualquer região do Brasil e da América Latina.
Seja para reposição programada de mantos, placas de mandíbula e buchas, ou para reformas estruturais completas em seu parque de equipamentos, nossa equipe está pronta para desenvolver a solução adequada para o seu tipo de rocha e capacidade de produção.
Fale com nossa equipe técnica, solicite uma cotação e confira todas as nossas opções de peças e serviços!
Perguntas Frequentes sobre Peças para Britadores
Como solicitar uma cotação de peças de reposição para britadores de forma assertiva?
Para solicitar uma proposta técnica e comercial adequada à sua operação, basta informar o modelo do britador, o código de catálogo da peça ou as dimensões do componente, além do tipo de minério ou rocha processado.
Essas informações auxiliam a equipe técnica a indicar a liga metálica mais vantajosa e o perfil de desgaste ideal para o seu processo.
Qual é o risco de aplicar uma liga metálica inadequada na câmara de britagem?
A escolha incorreta da liga pode ocasionar o desgaste prematuro da peça em materiais muito abrasivos ou a trinca/quebra do componente sob impacto severo.
A especificação correta da porcentagem de manganês e cromo assegura o efeito de encruamento (work hardening) adequado, aumentando a vida útil da peça e prevenindo paradas não programadas.
Quais os riscos de utilizar peças de reposição sem precisão dimensional?
O uso de peças com desvios dimensionais gera folgas operacionais, vibração excessiva e concentração de carga na estrutura da máquina.
Essa falha de ajuste pode provocar o travamento de eixos, a quebra de buchas de bronze e até a trinca da carcaça do britador, resultando em prejuízos operacionais elevados.
Como saber se o meu britador precisa de troca de peças ou de uma reforma completa?
A troca de peças de desgaste (como placas, mantos e côncavos) é indicada para manutenções de rotina quando os revestimentos atingem a espessura limite.
Quando o equipamento apresenta folgas estruturais, desalinhamento de eixos, desgaste nos assentos das buchas ou trincas na carcaça, a avaliação para reforma estrutural completa torna-se o caminho mais seguro para restabelecer os padrões originais de operação.
Quais os cuidados essenciais na instalação de novos revestimentos de desgaste?
A montagem exige a limpeza rigorosa das superfícies de contato, a verificação de alinhamento dos conjuntos, a aplicação correta do composto de preenchimento (resina epóxi) quando recomendado e o aperto gradual com torquímetro nos parafusos e cunhas de fixação, com recheck de torque nas primeiras horas de operação.
